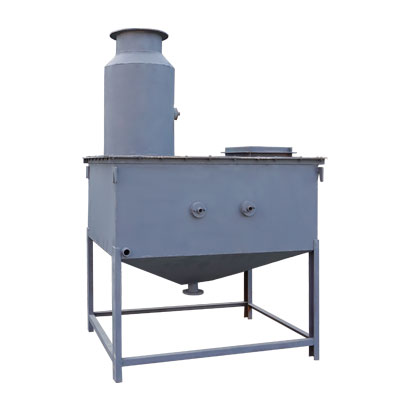

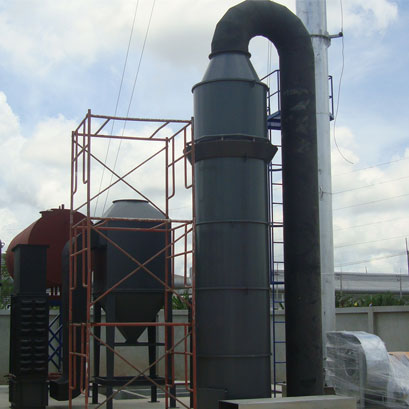

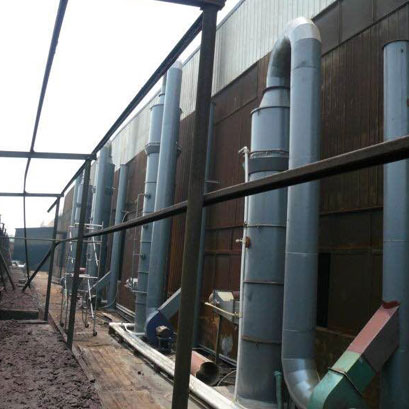

XL型旋流式水膜脫硫除塵器
新一代XL型高效低阻旋流式水膜除塵器是在原有麻石水膜除塵器的基礎上改進而成。具有安裝方便、施工周期短、使用壽命長、價格低等優點，是新一代鍋爐煙氣脫硫除塵治理的理想產品。
一.結構與原理
XL-型旋流式水膜脫硫除塵器主要由筒體、上部注水槽、下部溢水孔、清理孔等組成，其工作原理是：含塵及硫化物氣流進入筒體,筒體是一個圓形筒體，含堿性的水從除塵器上部注水槽進入筒內，使整個圓筒內壁形成一層堿性水膜從上而下流動，煙氣由筒體下部切向或螺旋進入，在筒體內旋轉上升，塵和硫化物混合氣體在離心力作用下始終與筒體內壁面的水膜發生摩擦，這樣含塵氣體被水膜濕潤，硫化物和堿性溶液進行中和反應,從而達到除塵脫硫的效果。塵粒隨水流到除塵器底部，從溢水孔排走，在筒體底部封底并設有水封槽以防止煙氣從底部漏出，有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，沉淀中和，循環使用。凈化后的氣體，通過筒體脫霧空間從上部錐體部分引出，從而達到凈化目的。在循環池中加入堿性水，進一步起到很好的脫硫效果。
二.特點
XL-型旋流式水膜脫硫除塵器的特點，造價低，安裝方便，重量輕，降低了設備價格，是用戶理想的鍋爐配套產品。
(1)采用天然花崗巖，經機械加工成圓形彎板，整體結構光滑平整。有耐腐蝕，耐磨損，耐高溫的特性。
(2)外部用高強度耐高溫耐酸堿的材料澆注。筒體設備外護鋼板，大大增強了設備的強度及使用壽命。
(3)上部水槽為陶瓷結構，在供水過程中確保不漏水，避免了原花崗巖除塵器水槽滲水難題，增強了除塵器的使用效果。
(4)內部平整光滑，使耗水量降低至原來的2/3，降低了運行成本。
(5)安裝簡單，一般每節1米，現場吊裝半天即可安裝完成，減少了施工周期。
(6)本體采用每節1米結構，每節接口處有凹凸形接縫，安裝時用呋喃樹脂或耐酸堿膠泥在縫口連接，確保連接處不漏水；克服了原有花崗巖除塵器接縫滲水和漏風的通病。
(7)由于XL-型旋流除塵器重量輕，從而減少了基礎和運輸?shù)某杀尽?/span>
(8)進出口提供法蘭尺寸，安裝時法蘭對接處用石棉繩填縫，嚴防漏風，影響治理效果。
三．主要技術性能和參數
除塵效率：>98%
脫硫效率：72~89%（使用脫硫劑，滿足水量、水質、藥量等條件）
進口煙速：17~23m/s
出口煙速：8~14m/s
捕滴器筒體上升煙速：3.5~5.5m/s
溢流槽靜壓：2~5mmH2O
筒體阻力： 1200Pa
除塵后煙氣溫度：50~80℃
