產品簡介 / Introduction

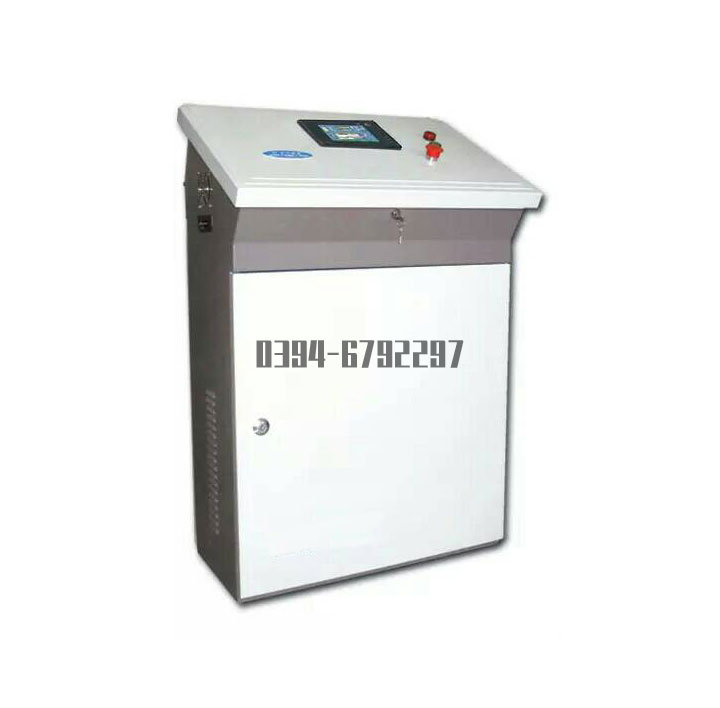

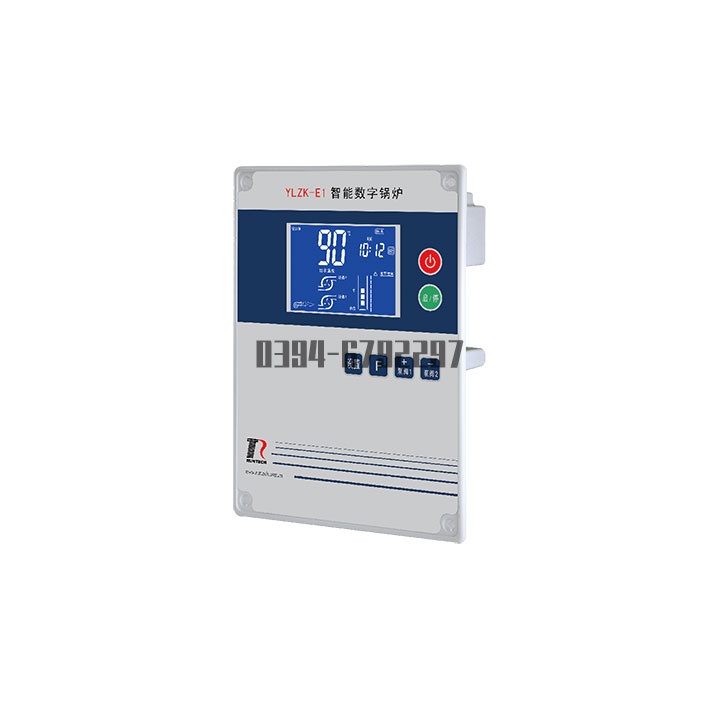

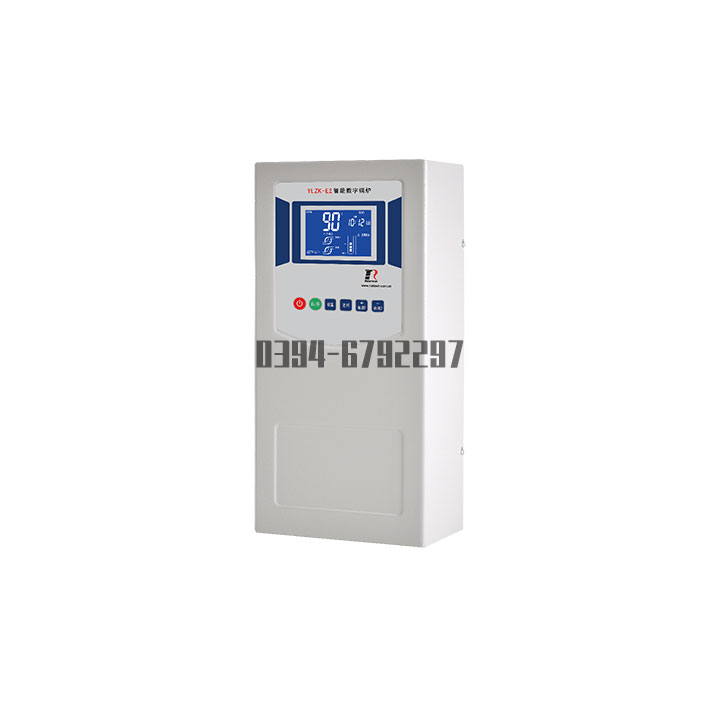

YLZK-E1、YLZK-E2、YLZK-X1、YLZK-X2、YLZK-E4、YLZK-W4、IPK2型等全系列多規格鍋爐控制系統。


一、概述
YLZK系列鍋爐電腦控制器是我公司吸收國外先進技術,結合國內鍋爐控制的實際需要和具體應用,采用現代電腦控制技術,而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制,具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。
本說明書包含了YLZK-E2系列控制器所有支持的控制類型的描述,對于具體型號的控制器,并不一定完全具有本說明書描述的功能。因此,在閱讀完該說明書后,還應詳細閱讀具體型號控制器的《快速操作指南》。
二、安裝接線
2.1 安裝方法
①按“外形及開孔尺寸圖”開安裝孔,將需接電線從開孔處穿出。
②按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。
③將控制器裝入安裝孔。
④如需檢修控制器,可將端子方便地拔出,不用拆除接入的電線;當將端子插入控制器時,應確保接插到位。
2.2 輸入信號(可能的輸入信號)
2.2.1 接線
輸入信號的接線請使用0.3mm2的銅質多股軟導線,應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上,并通過螺絲與線路板壓緊。
2.2.2 溫度傳感器
使用熱敏電阻(NTC)作為溫度傳感器,分度號為:R(25℃)=100K,B(25℃/50℃)=3950K。
2.2.3 壓力傳感器
壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合;壓力高于高整定值時該觸點斷開)接入控制器。
當壓力傳感器為壓力變送器時,本控制器支持4~20mA的輸入信號,但訂貨時需做說明。此時應將電路板上相應通道的撥碼開關調至電流側(I1或I2側),并需設置量程。
2.2.4 水位傳感器
水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器,當水位高于電極時,電極通過水和測量筒殼體之間形成回路;當水位低于電極時,電極和測量筒殼體之間沒有回路??刂破魍ㄟ^檢測該信號得到水位狀態。
水位電極的公共端請務必接在測量筒的殼體上,切不可接在鍋爐殼體或不銹鋼外包上,更不能接在電源零線上!雖然這樣接線有時也能夠使控制器檢測到水位,但會使水位檢測的可靠性和穩定性下降,甚至可能燒毀控制器輸入電路。
應注意保持水電極絕緣體部分的清潔,水垢或其他污物可能使電極兩端的絕緣性能降低,導致控制器無法分辨水位(由于絕緣性能降低,電極和公共端之間始終存在回路,控制器檢測到的信號就會始終顯示有水)。
2.2.5 爐壁溫度開關
爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定,當爐壁溫度高于整定值時,溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置,是否可能存在干燒現象,可以作為極限低水位保護的備份,進一步提高鍋爐運行的安全性。
2.2.6 燃燒器故障信號
當燃燒器程序控制器檢測到燃?xì)鈮毫Ξ惓!⒐娘L(fēng)機風壓異常、火焰中斷或未點燃等異常,會立即停爐保護,鎖定程控器,并在燃燒器故障燈信號上輸出220伏電壓信號??刂破鳈z測到該信號后,聯鎖關閉水泵等受控設備,在屏幕上顯示報警信息并發出聲光報警,提示司爐人員及時處理。
2.3 控制輸出
2.3.1 接線
控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線,應注意端子接線的牢靠,否則通電后容易導致端子發熱燒毀。
請與傳感器弱電信號線分開穿管,走線中也應避免與傳感器弱電信號線平行。必須平行走線時,請將2個線束間隔15cm或更大距離,避免將電磁干擾過多地導入弱電系統。
2.3.2 燃燒器控制
① 燃燒器控制輸出為繼電器常開觸點的兩端,無電源輸出。
② 繼電器觸點容量為10A/220VAC,使用時負載不應大于500W。
③ 燃燒器控制輸出可接燃燒器的啟??刂贫?,也可串聯在燃燒器的電源回路中。
2.3.3 加熱組控制
①控制輸出為繼電器常開觸點的兩端,無電源輸出。
②繼電器觸點容量為10A/220VAC,使用時負載不應大于500W。
③應外接適當功率的接觸器和漏電保護器驅動加熱組。
2.3.4水泵(或補水電磁閥)控制
① 水泵控制輸出為繼電器常開觸點的兩端,無電源輸出。通常將其串聯在水泵的供電回路中。
② 繼電器觸點容量為10A/220VAC,使用時負載不應大于500W。建議接線時在該繼電器回路串聯一個20A的保險絲作為過載保護。
③ 如水泵功率大于500W或要求使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。
2.3.5電流輸出
本控制器具有一路4~20mA輸出通道,可以用來實現連續調節功能,可配接變頻器等設備。
