冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。

調試前的檢查工作：
1. 電源檢查：電源為三相四線制380V/50Hz，變壓器容量應滿足鍋爐總容量的要求。
2. 鍋爐房檢查：鍋爐房應具有良好的通風散熱條件，無結露或滴水，無粉塵、無腐蝕、無易燃易爆物品，室內照明良好。
3. 電控柜檢查：控制柜內部接線正確，無短路、散亂和松動現象，無明顯外露導線。各類元器件、儀表、開關等完好，標識清晰，無操作松動現象；
4. 鍋爐本體檢查：爐體應無較大損傷，附件安裝妥當、符合要求，電熱管組裝完好無損。充水后應無滲漏現象（尤其是電熱管組密封處）；
5. 控制柜與鍋爐連接線的截面積規格是否滿足功率要求，導線兩頭銅片壓焊是否牢固，接線是否規范、牢固；
6. 管道系統檢查：管道連接正確，無泄漏現象，管路上儀表工作正常，系統已沖洗除污；
7. 水泵檢查：連接方向正確，用手撥動水泵電機葉輪，轉動靈活；
8. 相關設備、閥門、儀表等已調至正常工作位置，整個系統處于可運行狀態。

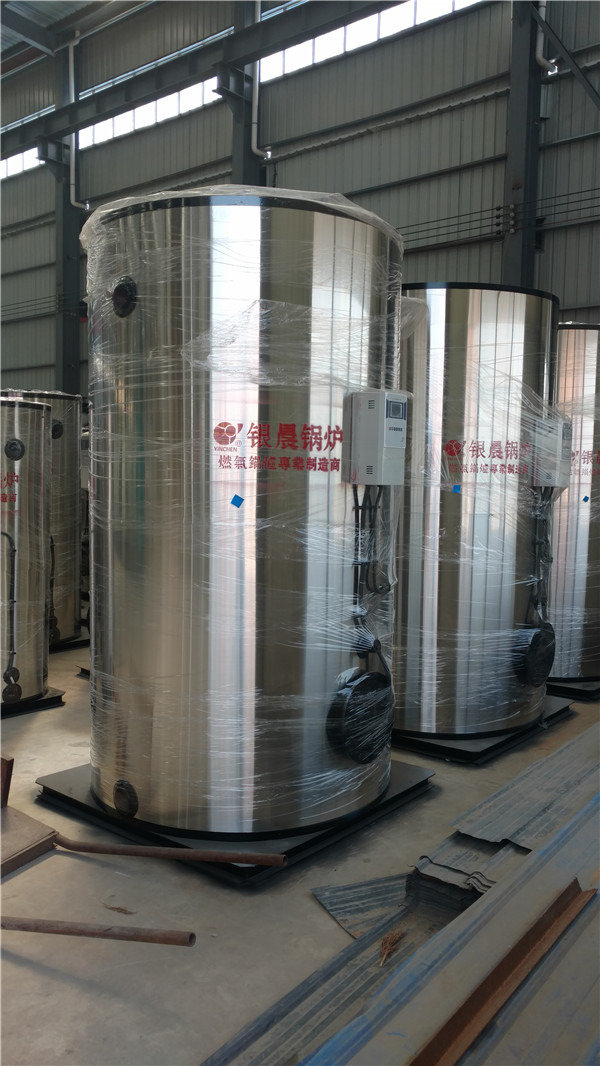

電熱水鍋



、水位表下部泄水管，必須接入安全之處，水位表考克旋轉要靈活，不得漏水，水位表應有指示最高、最低安全水位和正常水位的明顯標志，且必須安裝照明設備，便于觀察；水位表和鍋筒之間的汽水連接管上應當裝設閥門，鍋爐運行時，應當處于全開位置。8

、平臺制造已安裝在本體上，扶梯及欄桿按圖紙要求在安裝現場連接。10

、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位最好控制在合理范圍內，如最低水位低于－35，最高水位高于＋35，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12..

安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。12.3.

安裝(或拆卸)控制器時要特別注意:1) 安裝(或拆卸)必須用扳手夾持傳感器的平面部份，絕對防止傳感器和開關殼體發生相對轉動。2) 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。



1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。
