WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
方形蒸汽鍋爐



鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸的物流分開；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃氣調壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃氣設計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
㈡ 煮爐
⑴ 鍋爐各零部件安裝完畢，系統正常，水壓試驗合格，確認各部件均能安全啟動運轉的條件下即可煮爐。煮爐的目的是為了清除鍋爐內部的雜物和油污，煮爐時爐內需加入適當的品，去掉油污等物。
⑵ 煮爐可采用純堿（Na2CO3）或（Na3PO4·12H2O）等品，其用量以鍋爐容積計，前者為5k/m3，后者為3k/m3。煮爐所用上述物應配制成濃度為20%的均勻溶液，不得將固體品直接加入爐內。
⑶ 將已處理的軟水注入爐內，上水速度要緩慢，進水溫度一般不高于40℃。當水位在低水位時，即關閉給水閥，觀察鍋爐水位是否穩定。加入爐水時鍋筒上應打開空氣閥，排出爐體內的空氣。進水完畢，應檢查鍋爐人孔蓋、手孔蓋、法蘭結合面、排污等有無泄漏現象。
⑷ 鍋爐點火，開始用單段微火燃燒，12小時內鍋爐保持不起壓力為準。隨后鍋爐壓力緩慢升到0.4MPa維持12小時。然后停止燃燒，讓壓力逐漸降至0.1MPa，水溫低于70℃，開啟排污閥讓爐水全部放盡。
⑸ 壓力降至0MPa待鍋爐冷卻方可開啟人孔，用清水沖洗鍋爐內部，并檢查至無油垢時，才算煮爐完畢，否則再按上述要求，再次煮爐。
煮爐結束后，應交替進行持續上水和排污，直到水質達到運行標準；然后應停爐排水，沖洗鍋爐內部和液接觸過的閥門，并應清除鍋筒內部的沉積物，檢查排污閥有無堵塞現象。
◆ 凡鍋爐人孔、手孔打開后，在關閉人孔、手孔時須更換密封襯墊。



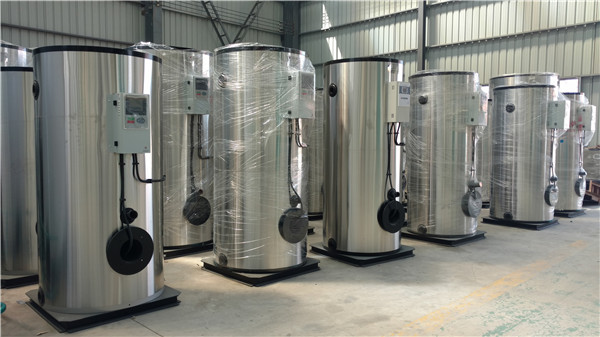

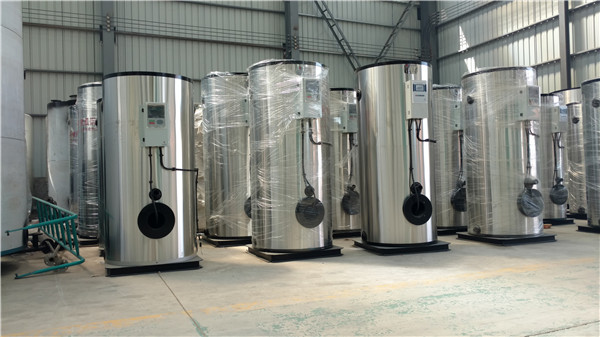

方形蒸汽鍋爐
鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。



性能特點：
WNS型鍋爐具有以下優點：
1、本系列鍋爐整體出廠，運輸安裝方便。
2、鍋爐采用波紋爐膽及螺紋煙管，換熱效果好，且利于膨脹。
3、燃燒設備采用進口燃燒器，可實現全自動化控制燃燒。
4、鍋爐設有自動給水、水位及超壓報警等裝置，可以安全有效地運行。
5、鍋爐設有冷凝器，可以有效降低尾部煙氣溫度，提高鍋爐運行熱效率。
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。
