鍋爐系統設計概況
鍋爐及其系統的設計符合國家有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。

煙風道的安裝：

鍋爐爐墻及煙風道應當具有良好的密封和保溫性能。當周圍環境溫度為25℃時，距門孔300mm以外的爐體外表面溫度不得超過50℃，爐頂不得超過70℃；冷凝器前的煙道應進行保溫且其表面溫度不得超過50℃。

、煙囪安裝時法蘭間墊嵌石棉繩，并采用吊垂線的方法檢查煙囪垂直度，如有偏差可在法蘭連接處墊平校正。2

、煙氣調節閥應轉動靈活，定位可靠。4

、煙風道上的排煙溫度表，應裝在清晰易見的位置。<span style="" mso-spacerun:"yes";font-family:宋體;line-height:150%;"="">

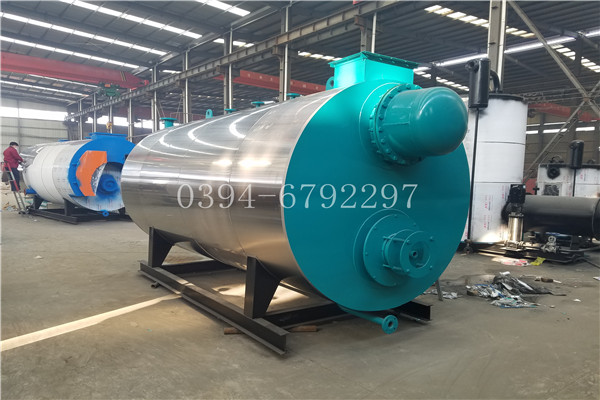

490kw小型熱水鍋爐



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對獨立鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非獨立鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。

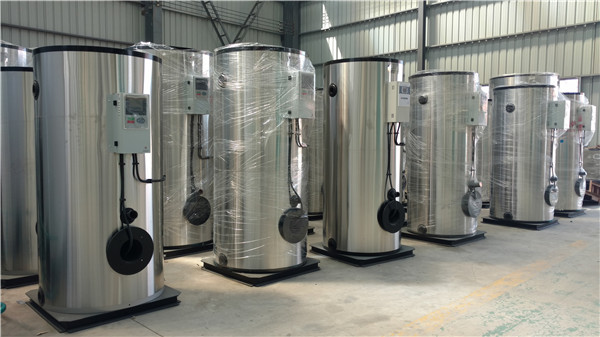

490kw小型熱水鍋爐
鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮最佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐爆炸，



a) 日常檢查與維護：
電熱鍋爐采取全自動控制運行方式，無需專人值守（手動時則需專人值守），但應派一名熟練操作員定期對系統進行巡視檢查，以維持系統的正常、合理運行，巡視檢查應注意以下幾方面：
1、檢查電控柜各元器件導線接點是否可靠，有無松動和異常發熱現象，及時分析原因并采取得適當措施；
2、檢查各閥門、管路、電熱管組密封處是否有滲漏水現象，并及時采取措施排除；
3、檢查電機、水泵、交流接觸器聲音是否正常，及時分析原因和排除故障；
4、檢查進、出水溫度及壓力是否正常，工作電流、電壓是否正常，超溫、超壓、缺水保護等是否處于正常有效工作狀態；
1、檢查接地線是否良好、牢靠，以保證設備人身安全；
2、巡視人員對每次巡檢做好相關記錄。
燃燒系統檢查
1、日用油箱必須注滿一定的燃油，并在油位計目測到一定油位，檢查有無泄漏。日用油箱油位調節是否正常，低油位報警是否正常。燃氣爐應檢測進氣壓力是否滿足燃燒器要求。
2、檢查燃氣過濾器有無積塞的污物。
3、啟動油泵注入燃燒系統，氣體燃燒通過穩壓器，同樣進入燃燒系統。
4、打開緩沖器上方的回油閥，排除空氣。
5、檢查點火裝置能否正常操作運行。
6、檢查空氣油量(氣量)調節閥等相關部件有無異常，是否松動。
（五）自動控制檢查
檢查電路、控制盤、調節閥、操作機構及一次儀表靈敏可靠，火焰監測器應處于工作狀態，燃油燃氣鍋爐的點火程序和熄火保護裝置應靈敏可靠。
