WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。

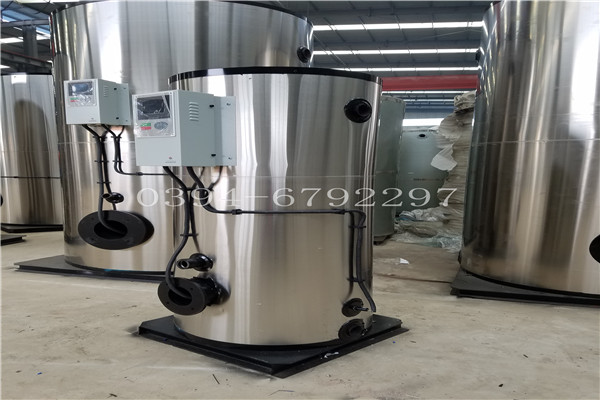

(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面。現代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
蒸汽鍋爐設計



運行中影響 鍋爐 燃燒因素有以下幾點：
（1） 燃料質量變差，如揮發分下降，水分、灰分增大，使燃料著火及燃燒穩定性變差，燃燒完全程度下降。
（2） 煤粉細度變粗，均勻度下降。
（3） 風量及配風比不合理，如過量空氣系數過大或過小，一二次風風率或風速配合不適當，一二次風混合不及時。
（4） 燃燒器出口結渣或燒壞，造成氣流偏斜，從而引起燃燒不完全。
（5） 爐膛及制粉系統漏風量大，導致爐膛溫度下降，影響燃料的安全燃燒。
（6） 鍋爐負荷過高或過低。負荷過高時，燃料在爐內停留的時間縮短；負荷過低時，爐溫下降，配風工況也不理想，都影響燃料的完全燃燒。
（7） 制粉系統中旋風分離器堵塞，三次風攜帶煤粉量增多，不完全燃燒損失增大。
（8） 給粉機工作失常，下粉量不均勻。
1、鍋爐管道、閥門、儀表等安裝完畢后，檢查和清理鍋爐內部，關閉人孔、手孔，然后按下列步驟進行水壓試驗：
⑴　水壓試驗時，周圍氣溫應高于5℃，低于5℃時必須有防凍措施。水壓試驗用的水應保持高于周圍露點的溫度以防鍋爐表面結露，但也不宜溫度過高以防止引起汽化和過大的溫差應力，一般為20～70℃左右。
⑵　鍋爐進行水壓試驗時，水壓應緩慢地升降。當水壓上升到工作壓力時，應暫停升壓，檢查有無漏水或異常現象，然后再升到試驗壓力。鍋爐應在試驗壓力下保持20min，然后降到工作壓力進行檢查。檢查期間壓力應保持不變。
2、鍋爐進行水壓試驗，符合下列條件為合格：
⑴　在受壓元件金屬壁和焊縫上沒有水珠和水霧；
⑵　水壓試驗后沒有發現殘余變形。



蒸汽鍋爐設計
燃燒系統檢查
1、日用油箱必須注滿一定的燃油，并在油位計目測到一定油位，檢查有無泄漏。日用油箱油位調節是否正常，低油位報警是否正常。燃氣爐應檢測進氣壓力是否滿足燃燒器要求。
2、檢查燃氣過濾器有無積塞的污物。
3、啟動油泵注入燃燒系統，氣體燃燒通過穩壓器，同樣進入燃燒系統。
4、打開緩沖器上方的回油閥，排除空氣。
5、檢查點火裝置能否正常操作運行。
6、檢查空氣油量(氣量)調節閥等相關部件有無異常，是否松動。
（五）自動控制檢查
檢查電路、控制盤、調節閥、操作機構及一次儀表靈敏可靠，火焰監測器應處于工作狀態，燃油燃氣鍋爐的點火程序和熄火保護裝置應靈敏可靠。
通電試運行：
系統經專業技術人員檢查無誤后，方可通電進行調試。
a、 系統有“自動”和“手動”兩種工作狀況，調試時應先選用“手動”模式，將控制柜上的選擇開關旋至“手動”檔；
b、 合上電源、電源指示燈、相關儀表都應有指示或顯示；
c、 根據實際運行要求，在儀表上設定相關參數：如溫度上限、溫度下限、溫度極限、壓力極限等；
d、 采用“點動”方式啟動循環水泵，觀察泵的轉向是否正確，若反向運轉，則切斷電源，倒接電機電源接線至轉向正確；
e、 手動運行正常后，則將“選擇開關”撥到“自動”檔，讓系統自動運行，觀察系統運行是否正常，各儀表是非工作正常；
f、 若出現異常情況，按下電控柜面板上的“急停”按鈕，可無條件切斷系統運行，檢修后再按此按鈕，系統將自動恢復運行；
、 試運轉正常后，連續觀察系統運行24小時，仔細觀察是否有異常現象，若無異常，鍋爐可正式投入使用；
h、 系統運行過程中可通過檢測或觀察儀表的有關數據判斷鍋爐的工作情況；
i、 連續運行8小時，仔細檢查鍋爐運行情況，評估鍋爐是否達到設計要求。



、鍋爐使用單位應當建立能效考核、獎懲工作機制，結合本單位實際情況積極推行合同能源管理，安排進行定期能效測試，對不符合節能要求的應當及時進行整改。
4、鍋爐使用單位應當對鍋爐及其系統所包括的設備、儀表、裝置、管道和閥門等定期進行維護保養，發現異常情況時應當及時處理并且記錄。
5、鍋爐使用單位應當對鍋爐及其系統的能效情況進行日常檢查和監測。重點檢查和檢測的項目，包括鍋爐使用燃料與設計燃料的符合性，燃料消耗量，介質出口溫度和壓力，鍋爐補給水量和補給水溫度，排煙溫度，爐墻表面溫度，以及系統有無跑、冒、滴、漏等情況。
6、鍋爐使用單位應當加強能源檢測、計量與統計工作。有條件的工業鍋爐使用單位應當定期對鍋爐及其系統運行能效進行評價，評價方法參照TS 0003《工業鍋爐能效與評價規則》。
7、鍋爐使用單位每兩年應當對在用鍋爐進行一次定期能效測試，測試工作宜結合鍋爐外部檢驗，由質檢總局確定的能效測試機構進行。
合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段。題立即報警并停爐保護，控制器自動顯示故障點，機內發出報警聲響。
當出現停電故障后，燃燒控制器自動關閉氣閥停止燃燒并自鎖，即使電源電源恢復通電，鍋爐也不能自動點火，即使按動按鈕也不能啟動，必須復位解除自鎖，才能重新點火啟動。
提示：當排煙溫度高于250℃時，應立即按要求停爐，對爐膛內壁附粘的可燃物進行清除；同時對送風量進行合理的調節。
