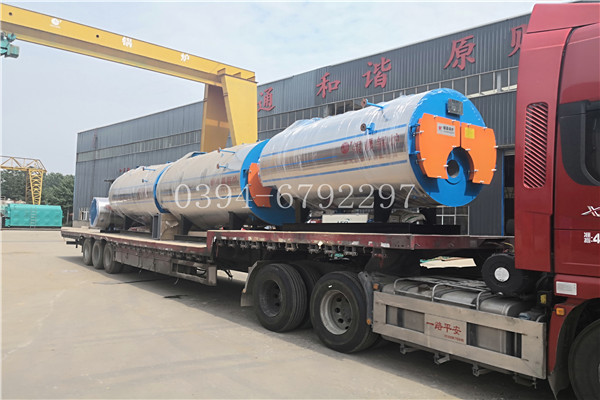

<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">CWNS系列燃油(氣)鍋爐為臥式快裝中心回燃火管鍋爐。燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃燒室內，至回燃室管板后從爐膽內沿壁折返后流到鍋爐前煙箱，完成了和第二回程，然后由前煙箱體進入對流受熱面從后煙箱后部離開鍋爐到囪排入大氣，完成了第三回程。鍋爐裝置有前后煙箱，使鍋爐檢修方便。鍋爐配置技術性能良好的工業燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

蒸汽發生器電加熱管



1. 管道系統的安裝必須符合有關規程、標準的要求。應嚴格按設計要求進行；
2. 鍋爐外部接管及閥門等附件重量不得由鍋爐本體承受，外部接管與鍋爐連接處應使用柔性接頭，嚴禁將管道的熱膨脹應力作用于鍋爐本體上；
3. 常壓熱水鍋爐必須有通大氣口或起通大氣作用的管道，其尺寸不小于鍋爐本體通大氣口尺寸，并接至室外，應考慮防雨、雜物及防雷擊措施。承壓型熱水鍋爐及蒸汽鍋爐安全閥的泄壓管應接至室外，疏水管應單獨引至排水溝，不得在疏水管道上裝設閥門。
4. 鍋爐排水（污）管應接至排水溝。
5. 熱水系統管道應有入口過濾裝置、安全裝置和排污及排氣閥、溫度計等；
6. 熱水及蒸汽管道應保溫，冷水管道應防凍；
7. 管道安裝完后應進行耐壓試驗，試驗壓力及試驗方法、合格標準見“蒸汽鍋爐安全技術監察規程”、“熱水鍋爐安全技術監察規程”。
1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；



蒸汽發生器電加熱管
合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段。題立即報警并停爐保護，控制器自動顯示故障點，機內發出報警聲響。
當出現停電故障后，燃燒控制器自動關閉氣閥停止燃燒并自鎖，即使電源電源恢復通電，鍋爐也不能自動點火，即使按動按鈕也不能啟動，必須復位解除自鎖，才能重新點火啟動。
提示：當排煙溫度高于250℃時，應立即按要求停爐，對爐膛內壁附粘的可燃物進行清除；同時對送風量進行合理的調節。



汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔猓?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
