鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。

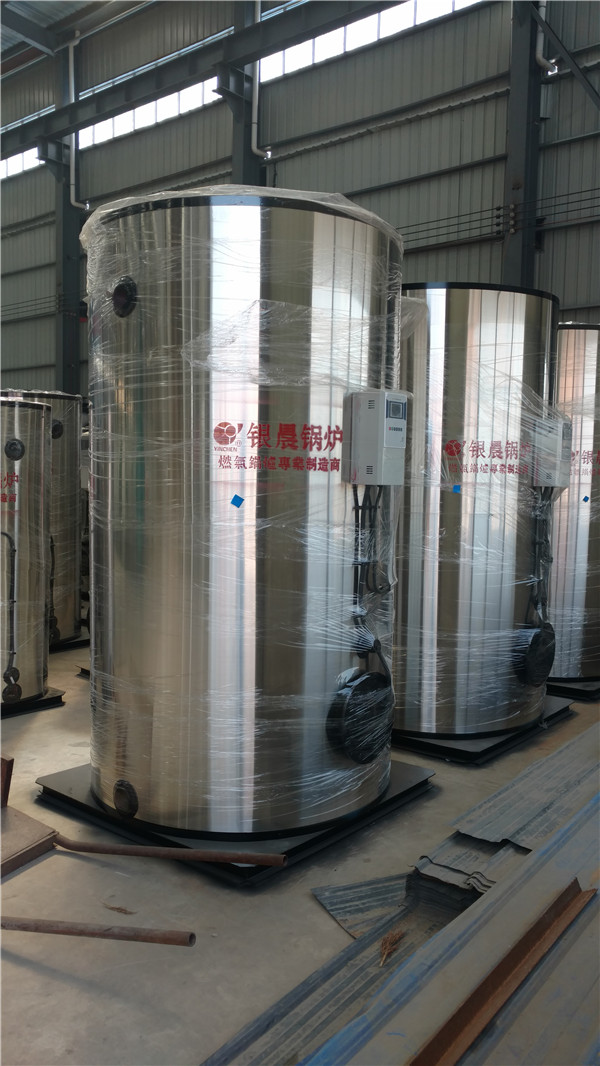

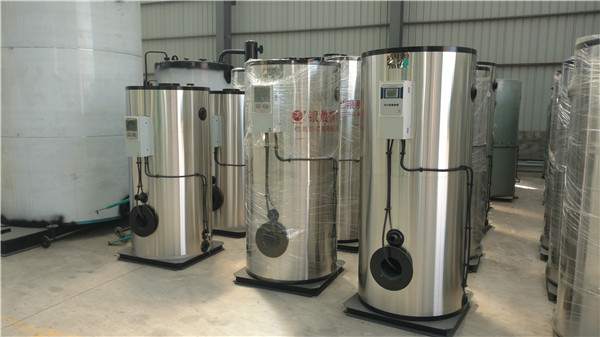

CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
給力熱水鍋爐



l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。（2）安全閥應垂直安裝在鍋筒、集箱的高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘的裝置。（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不小于所有安全閥排汽面積的1.25倍。（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排汽管底部應裝有接到安全地點的疏水管，在排汽管和疏水管上都不允許裝設閥門。

設備驗收的注意事項：開箱時要選擇合適的開箱工具，不要用力過猛，以免損壞箱內設備；

⑶

⑷

鍋爐大件在卸車時，如需要吊車起吊就位時，應考慮起重設備的起吊能力（按有關規定）。設備驗收：

⑵

⑵清點時應根據我公司提供的出廠清單，核實設備零部件名稱、型號、規格和數量，隨機附件、備件、附屬資料，以及出廠合格證和其它技術文件是否齊全；設備的轉動和滑動部件，在防銹油未清除前不得轉動和滑動，檢查時應清除油脂；設備開箱時，要注意環境條件，如風、雪、雨等天氣；⑸　對易損壞的儀表及小零件和閥門要妥善保管，鍋爐主機等，應墊以方木，防止受潮腐蝕；⑹　

鍋爐操作人員應當根據終端用戶蒸汽量、熱負荷的變化及時調度、調節鍋爐的運行數量和鍋爐出力，有條件的鍋爐可安裝鍋爐負荷自動調節裝置。多臺鍋爐的系統宜配置集中控制裝置，保證鍋爐運行平衡，處于經濟運行狀態。鍋爐介質參數的選取應當滿足使用要求，不應當使鍋爐的額定出口壓力和溫度與使用的壓力、溫度相差過大。
9、鍋爐的正常排污率符合以下要求：
⑴、以軟化水為補給水或者單純采用鍋內加處理的工業鍋爐不高于10％；
⑵、以除鹽水為補給水的工業鍋爐不高于2％。
10、鍋爐使用單位應當按照《高耗能特種設備節能監督管理辦法》的規定，建立高耗能特種設備能效技術檔案。有條件的使用單位應當將鍋爐產品能效技術檔案與產品質量檔案和設備使用檔案集中管理（相同部分檔案資料可保存一份）。鍋爐能效技術檔案至少包括以下內容：
⑴、鍋爐產品隨機出廠資料（含產品能效測試報告）；
⑵、鍋爐輔機、附屬設備等質量證明資料；
⑶、鍋爐安裝調試報告、節能改造資料；
⑷、鍋爐安裝、改造與維修能效評價或者能效測試報告；
⑸、在用鍋爐能效定期測試報告和年度運行能效評價報告；
⑹、鍋爐及其系統日常節能檢查記錄；
⑺、計量、檢測儀表校驗證書；
⑻、鍋爐水質處理檢驗報告；
⑼、燃料分析報告。



特別注意事項：
1）.操作鍋爐的人員應經過專業培訓并取得操作證。
2）.鍋爐安裝必須經專業的安裝公司并取得使用許可證。
3）.鍋爐在準備使用前，必須先單機試運行及詳細了解鍋爐的特性及操作使用說明書（含配套設備的說明書）。
4）.安裝、使用、維修、保養等必須按相應的規定進行。
5）.在未對設備的使用全部了解清楚的情況下，應向我公司先咨詢了解清楚。
6）.鍋爐設備在運行時必須有專人值守；
1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。
