WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
燃氣熱水鍋爐燃燒器



燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。

鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|(zhì)而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">



燃氣熱水鍋爐燃燒器
10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。

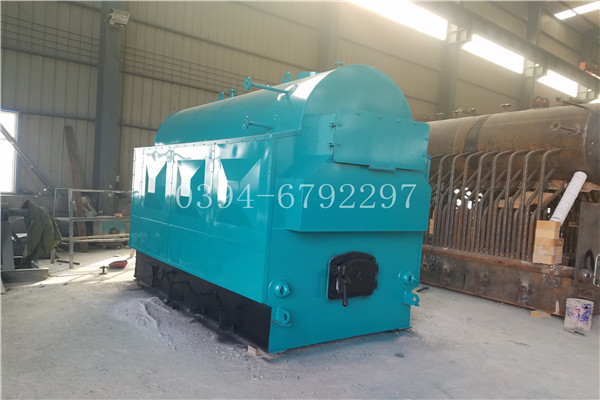

燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。
(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面。現代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
運行中影響 鍋爐 燃燒因素有以下幾點：
（1） 燃料質量變差，如揮發分下降，水分、灰分增大，使燃料著火及燃燒穩定性變差，燃燒完全程度下降。
（2） 煤粉細度變粗，均勻度下降。
（3） 風量及配風比不合理，如過量空氣系數過大或過小，一二次風風率或風速配合不適當，一二次風混合不及時。
（4） 燃燒器出口結渣或燒壞，造成氣流偏斜，從而引起燃燒不完全。
（5） 爐膛及制粉系統漏風量大，導致爐膛溫度下降，影響燃料的安全燃燒。
（6） 鍋爐負荷過高或過低。負荷過高時，燃料在爐內停留的時間縮短；負荷過低時，爐溫下降，配風工況也不理想，都影響燃料的完全燃燒。
（7） 制粉系統中旋風分離器堵塞，三次風攜帶煤粉量增多，不完全燃燒損失增大。
（8） 給粉機工作失常，下粉量不均勻。



一、蒸汽鍋爐水處理不合格會導致的結果是：1、結垢；2、腐蝕；
二、結垢與腐蝕的后果是：
①腐蝕使金屬構件破損；鍋爐的省煤器、水冷壁、對流管束及鍋筒等構件會因水質不良而引起腐蝕。結果這些金屬構件變薄和凹陷，甚至穿孔。更為嚴重的腐蝕會使金屬內部結構遭到破壞。被腐蝕的金屬強度顯著降低。因此嚴重影響鍋爐安全運行，縮短鍋爐使用年限，造成經濟上的損失。
②增加鍋水中的結垢成份金屬的腐蝕產物（主要是鐵的氧化物），被鍋水帶到鍋爐受熱面后，容易與其它雜質生成水垢。當水垢含鐵時，傳熱效果更差。例如，含8％鐵并混有二氧化硅的1mm厚的水垢所造成的熱損失，相當于4mm厚的其他成份的水垢。
③產生垢下腐蝕含有高價鐵的水垢，容易引起與水垢接觸的金屬鐵的腐蝕。鐵的腐蝕產物又容易重新結成水垢。這是一種惡性循環，它會導致鍋爐構件迅速損壞。尤其對燃油鍋爐，金屬腐蝕產物的危害更大。
1、鍋爐管道、閥門、儀表等安裝完畢后，檢查和清理鍋爐內部，關閉人孔、手孔，然后按下列步驟進行水壓試驗：
⑴　水壓試驗時，周圍氣溫應高于5℃，低于5℃時必須有防凍措施。水壓試驗用的水應保持高于周圍露點的溫度以防鍋爐表面結露，但也不宜溫度過高以防止引起汽化和過大的溫差應力，一般為20～70℃左右。
⑵　鍋爐進行水壓試驗時，水壓應緩慢地升降。當水壓上升到工作壓力時，應暫停升壓，檢查有無漏水或異常現象，然后再升到試驗壓力。鍋爐應在試驗壓力下保持20min，然后降到工作壓力進行檢查。檢查期間壓力應保持不變。
2、鍋爐進行水壓試驗，符合下列條件為合格：
⑴　在受壓元件金屬壁和焊縫上沒有水珠和水霧；
⑵　水壓試驗后沒有發現殘余變形。
